nanoCAD GeoSeries Конфигурация «Трассы и профили»
Конфигурация «Трассы и профили» - компонент nanoCAD GeoSeries для выполнения комплекса работ по созданию трасс трубопроводов и других линейных сооружений и построения продольных профилей.
от 125 000 ₽
Задачи
Создание динамических моделей трасс линейных сооружений, в том числе большой протяженности, их разделение и объединение, выполнение перетрассировки
Построение продольных профилей трасс, профилей переходов через препятствия в заданных масштабах с настраиваемыми подпрофильными таблицами
Определение пересечений трасс с существующими естественными и искусственными препятствиями, угодьями и проектируемыми линейными сооружениями
Ключевые возможности

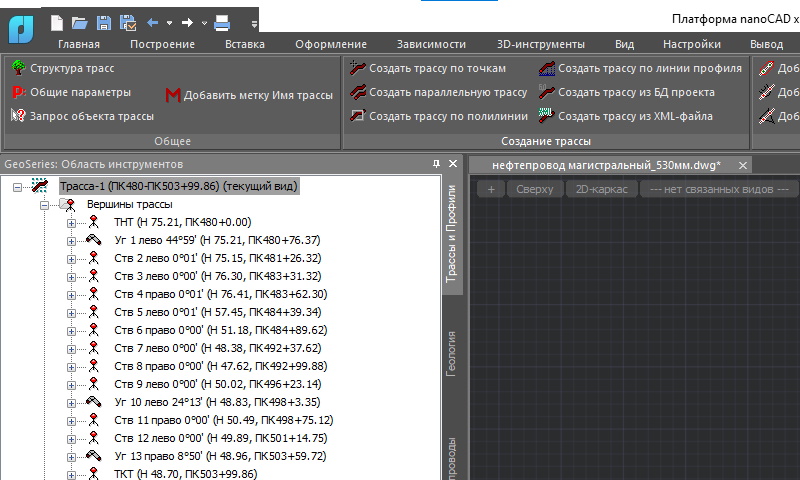

Построение проектируемых трасс и их перетрассировка
Автоматическое создание трассы проектируемого линейного сооружения по 2D/3D-полилиниям, другим линейным элементам чертежа: автоматическая разбивка пикетажа с заданным шагом, создание на трассе участков с различным пикетажем, ввод рубленых пикетов

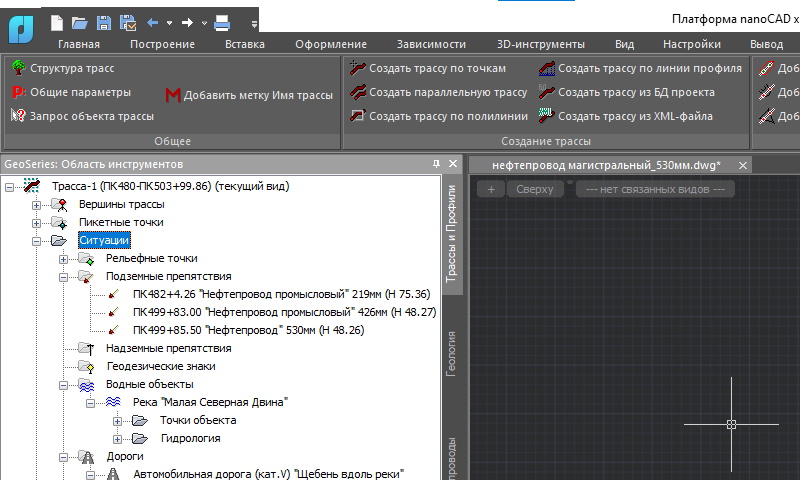

Создание объектов ситуации, пересекаемых трассой
Создание и визуализация пересечений трассы с препятствиями различного характера
Построение продольных профилей трассы
Формирование динамических продольных профилей и профилей переходов через препятствия
Редактирование подпрофильных таблиц
Функционал, позволяющий вносить корректировки в подвалы продольных профилей

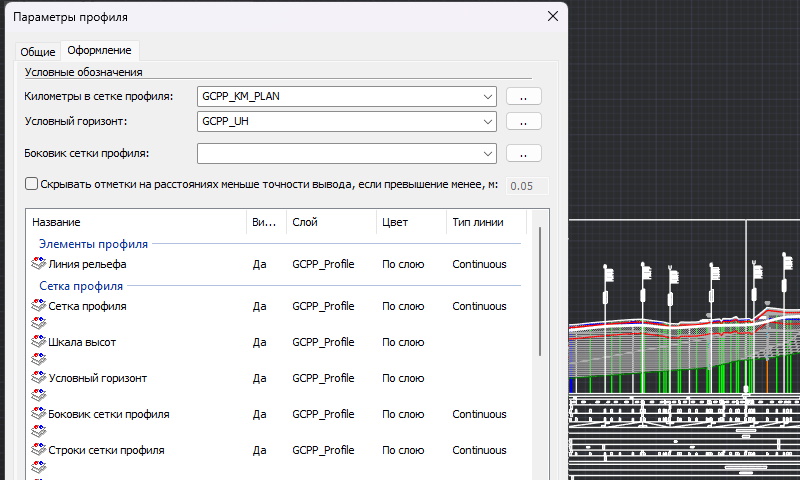

Настройка изображений элементов
Пользовательская настройка параметров изображения элементов трасс и продольных профилей с сохранением прототипа чертежа
