Основные возможности

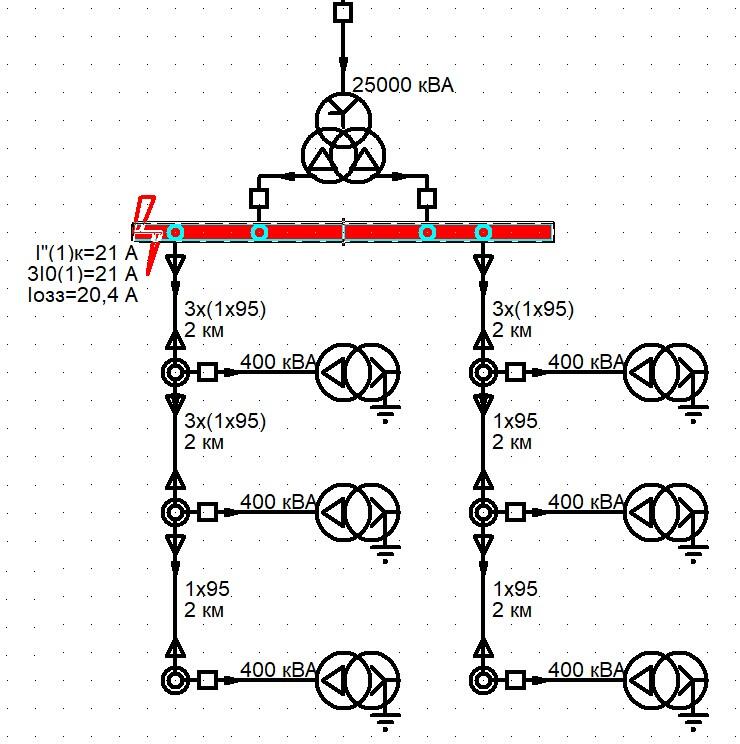

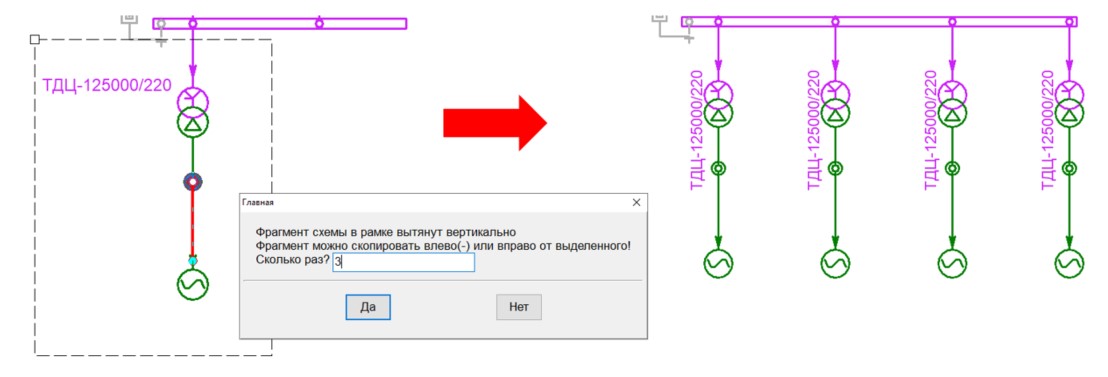

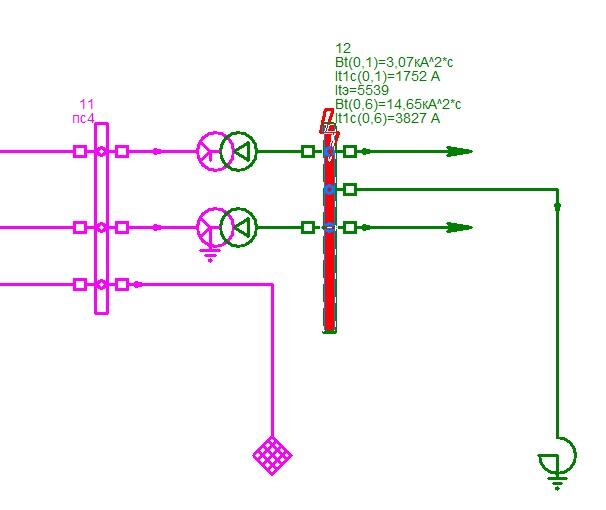

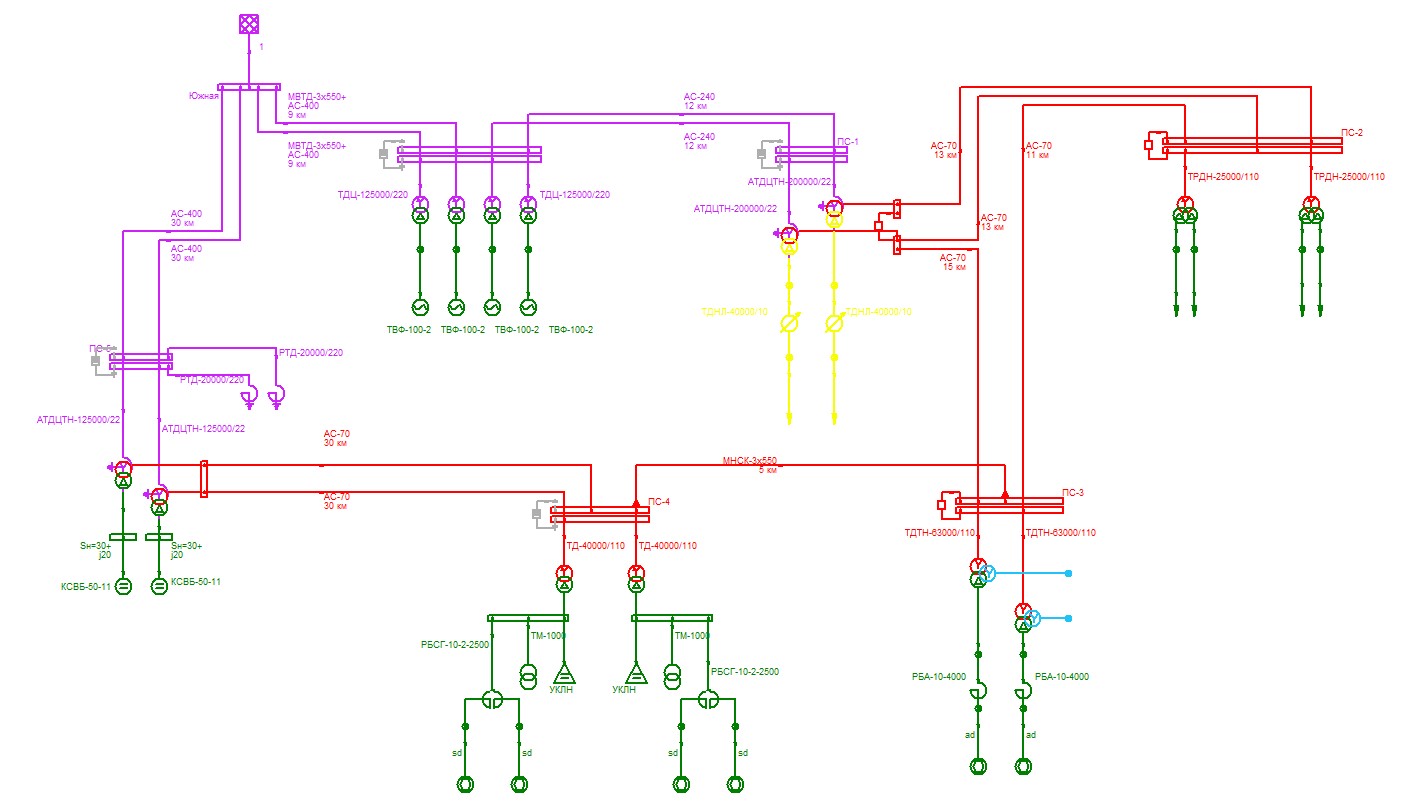

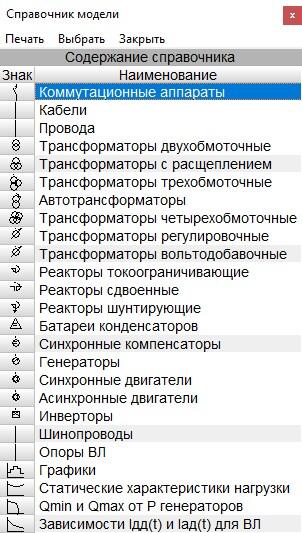

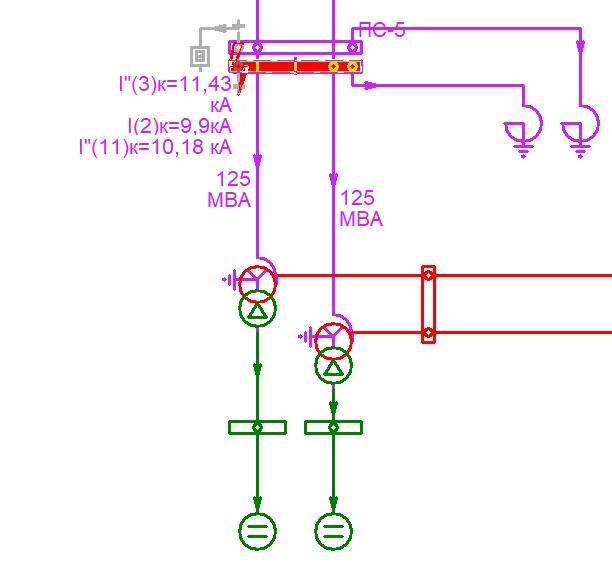

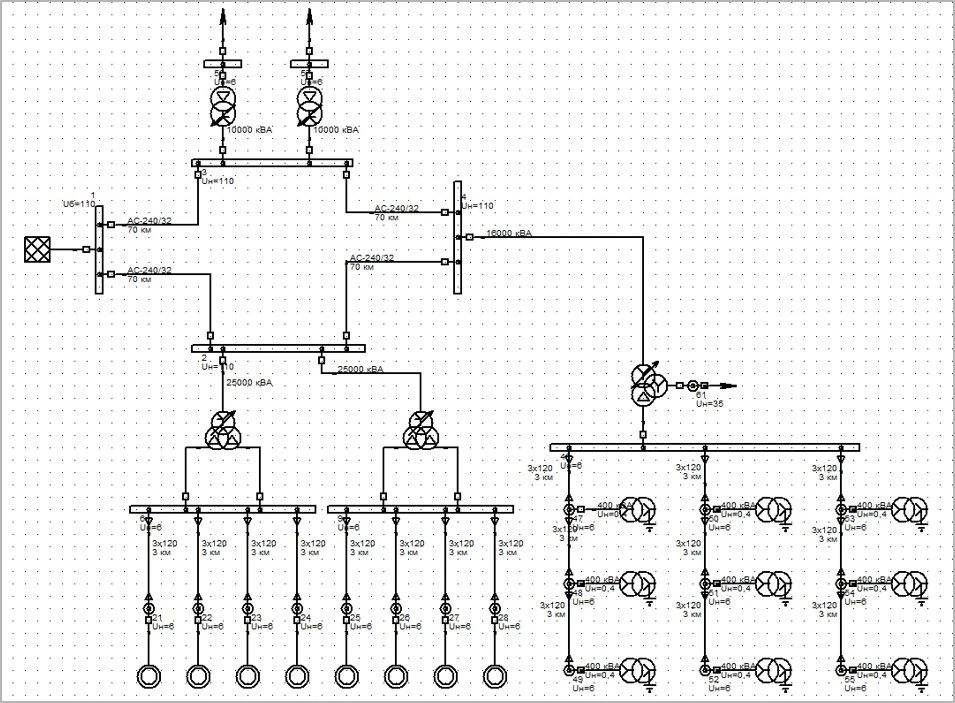

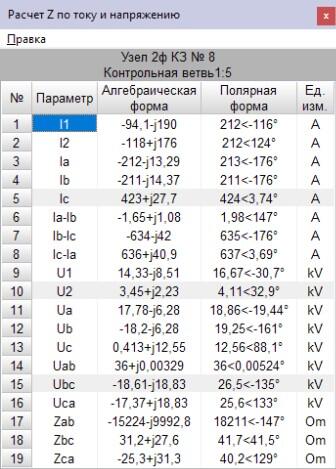

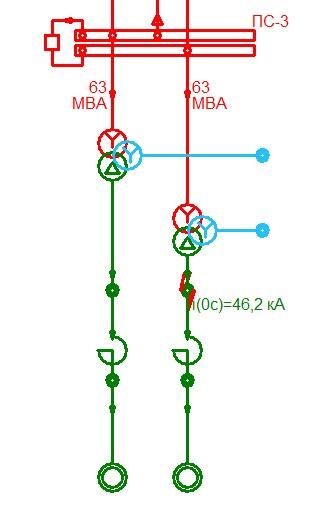

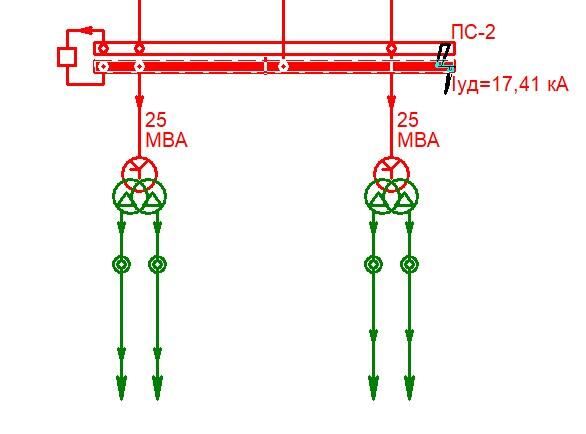

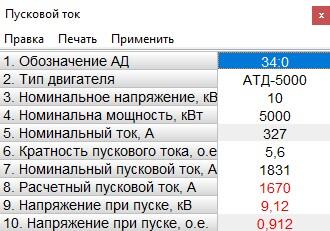

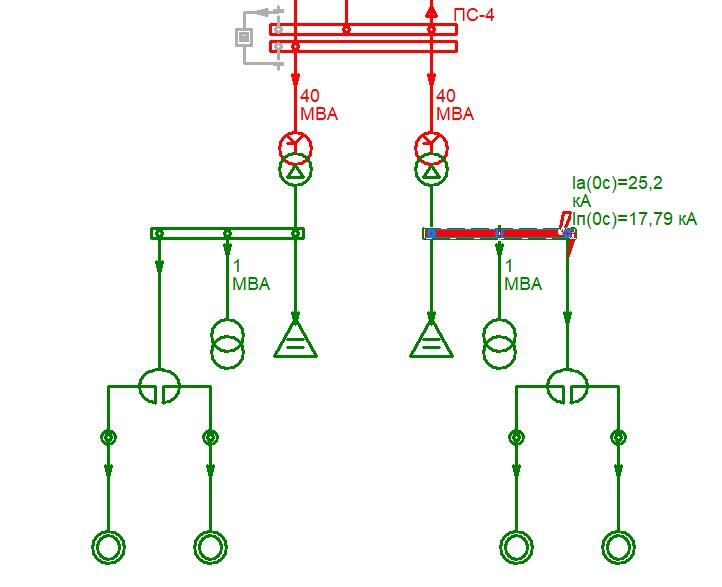

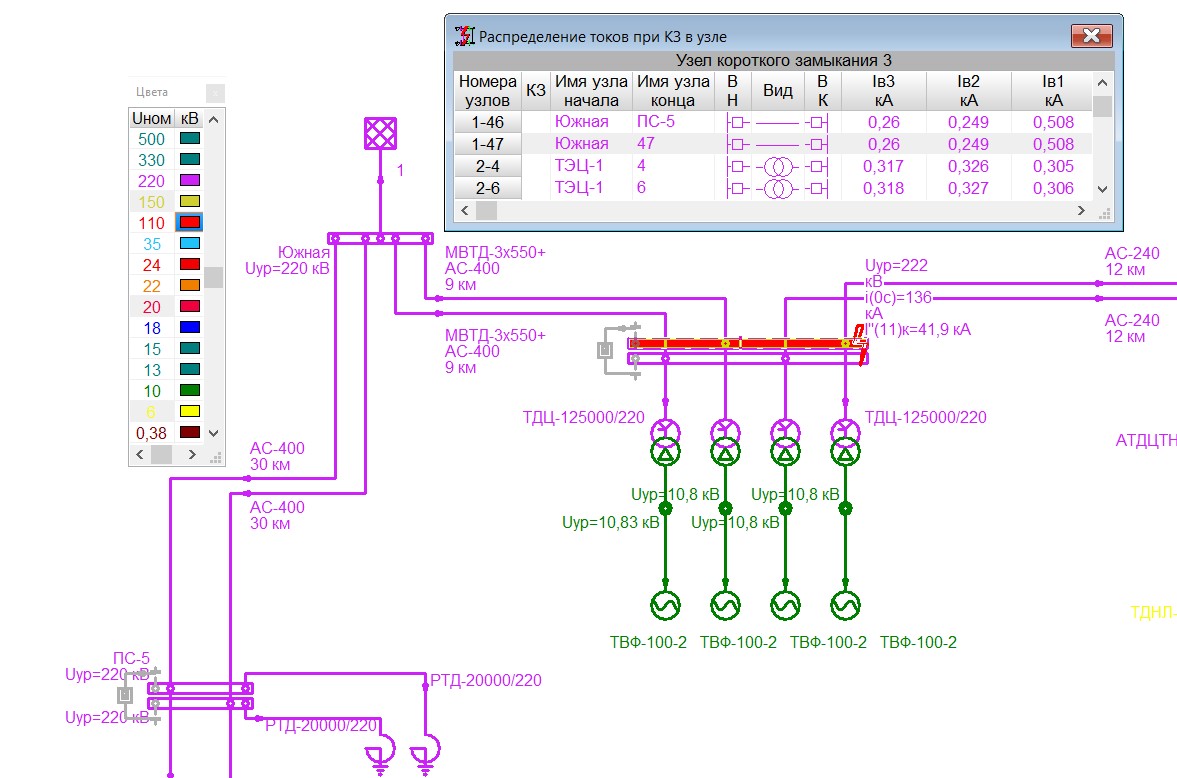

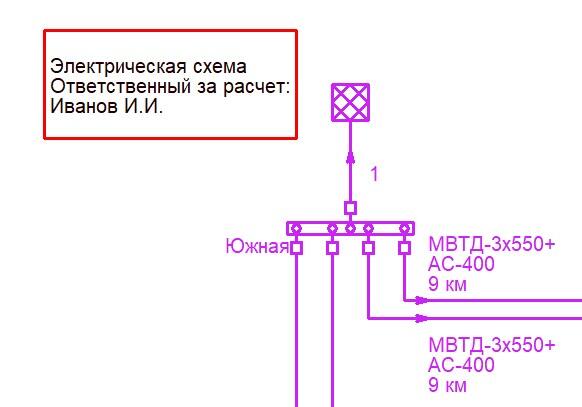

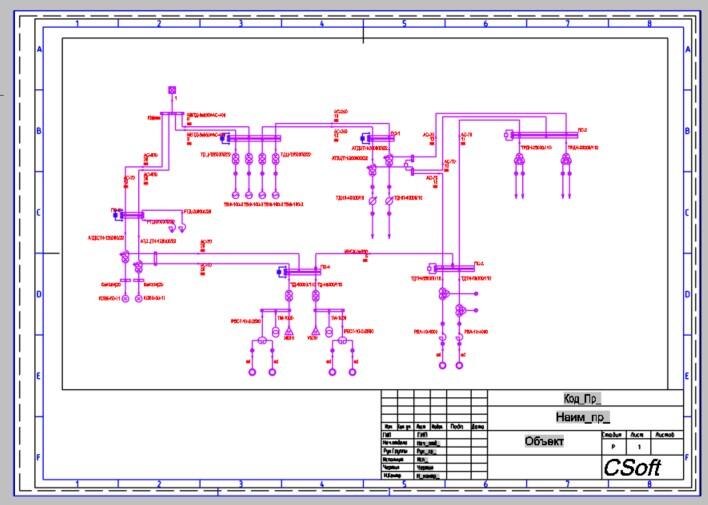

Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме. В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т.п. Реализован расчет сопротивлений взаимоиндукций по геометрии расположения опор и геометрии подвески проводов на опорах. Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов, а также абстрактных взаимоиндукций. Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему. Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем. Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word и/или Open Office для оформления выходных документов на основе настраиваемых шаблонов. Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ЦДУ, специальный формат XML, стандартный CIM XML и текстовые форматы CSV. Имеется утилита для конвертации данных из других программ расчета ТКЗ. Программа позволяет выполнять расчеты токов короткого замыкания при трехфазных, двухфазных, двухфазных на землю и однофазных КЗ, а также при замыканиях на землю в сетях с изолированной нейтралью. Расчеты выполняются в соответствии с ГОСТ 52735–2007.

Преимущества комплекса

Создание цифровой модели сети, которая может рассматриваться как самостоятельный продукт при проектировании. Единая модель, которая может использоваться не только для расчетов ТКЗ, но и для расчетов УР, и для других расчетов. Обеспечивается оптимизация процесса проектирования. Проведение множества расчетов при проектировании сетей любой сложности. Масштабируемость сети. Можно выполнять расчет сети предприятия и расчет сети района энергосистемы. Встроенный графический редактор с собственной базой обозначений элементов схем. Ввод данных в графическом виде и использование справочной базы электротехнического оборудования. Автоматическое составление схем замещения всех последовательностей. Минимизирована возможность ошибки при определении параметров схем замещения. Наблюдаемость и проверяемость результатов. Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде. Импорт и экспорт данных в известных форматах. Возможность интеграции в САПР с любым графическим ядром.
