Свайное поле в nanoCAD BIM Строительство

Ключевая идея BIM — это единая информационная модель, где каждый элемент содержит не только геометрию, но и атрибутивные данные. Все чертежи и спецификации генерируются автоматически на основе этой модели, что исключает расхождения между «рисунком» и «таблицей».

В данной статье представлено пошаговое руководство по созданию и оформлению свайного поля. Процесс разделен на три основных этапа:

1. Подготовительный: настройка рабочей среды и импорт необходимых профилей и спецификаций.

На этом этапе мы «учим» программу правилам оформления (как выглядит свая на плане, как нумеровать, какие параметры выводить в ведомость).

2. Моделирование: построение 3D-модели свайного поля с использованием Библиотеки объектов и заполнение параметров элементов.

Здесь мы насыщаем модель данными — это основа для всех последующих чертежей.

3. Оформление: автоматическая генерация плоских планов и вывод сопутствующих таблиц на лист чертежа.

Финальная стадия, где программа «собирает» данные из модели и представляет их в виде нормативной документации.

Рассмотренная методика позволяет инженеру значительно сократить сроки подготовки проектной документации и исключить ошибки ручного ввода данных.

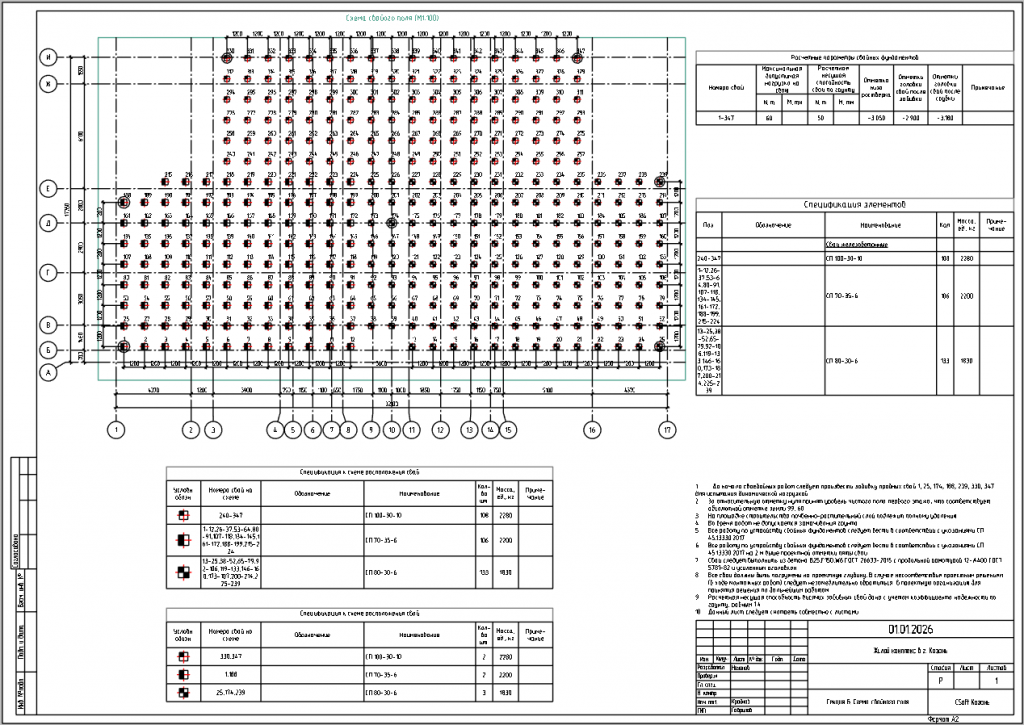

Пройдя все шаги данного руководства, вы сможете сформировать точную модель и итоговый лист схемы свайного поля следующего вида:

Этапы настройки

I. Подготовительный этап

Логика подготовки: nanoCAD BIM Строительство хранит настройки оформления в двух типах папок: системные (для всех проектов) и пользовательские (для конкретного профиля). Мы копируем файлы в соответствующие каталоги, чтобы программа могла найти:

• условные графические обозначения (УГО) — как именно рисовать сваи на плане;
• спецификаций — структуру таблиц (какие колонки и в каком порядке);
• профили экспорта — настройки выгрузки данных в ведомости;
• профили простановки размеров и генерации проекций — алгоритмы автоматического создания видов.

1. Скачайте архив по ссылке ниже и распакуйте его:
https://ftp.csoft.ru/file_15345226426a50e59746ff2

2. Файлы из папки «to Program Files» скопируйте в:
C:\Program Files\Nanosoft\nanoCAD BIM Строительство x64 25.0\Settings\BIMBuilding

3. Файлы из папки «to AppData» скопируйте в:
C:\Users\*имя пользователя*\AppData\Roaming\Nanosoft\nanoCAD BIM Строительство x64 25.0\BIMBuilding

II. Этап моделирования.

Теперь, когда правила оформления загружены, мы переходим к наполнению модели. Все сваи берутся из библиотеки типовых элементов — это гарантирует, что каждый объект уже имеет правильную геометрию и базовый набор параметров.

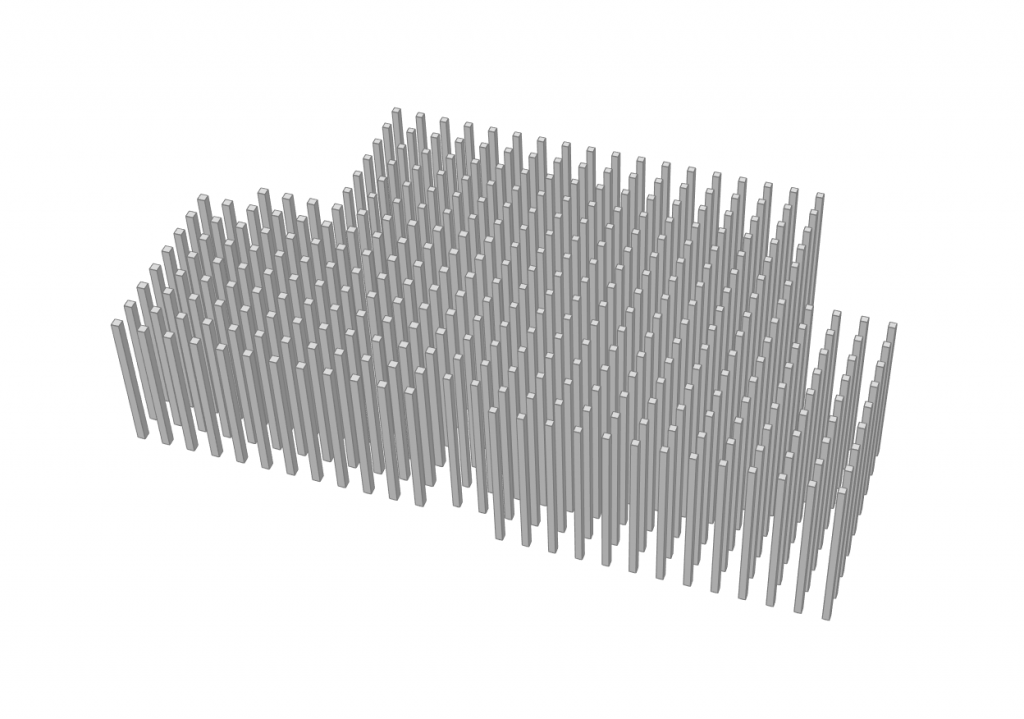

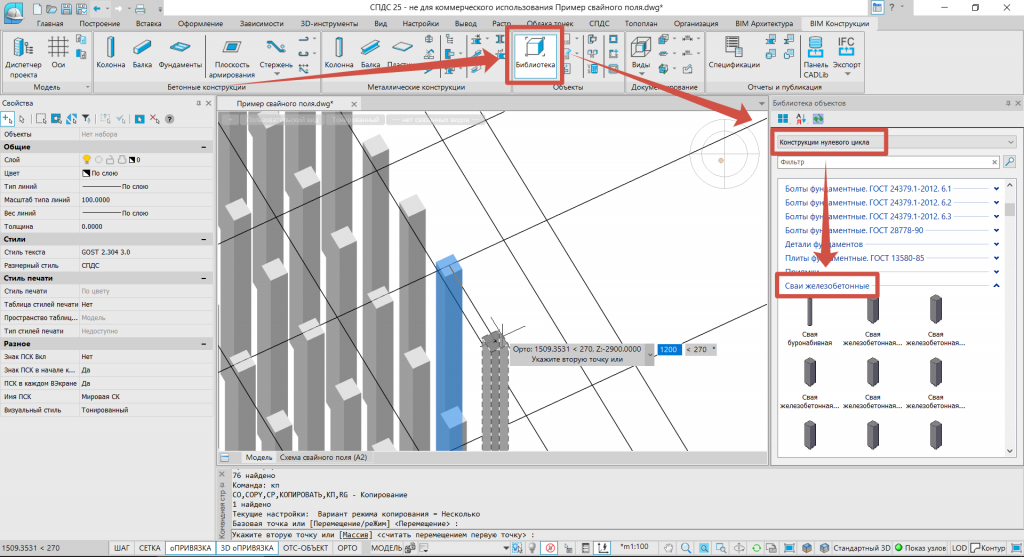

1. Найдите в Библиотеке объектов необходимые типоразмеры свай и создайте модель свайного поля.

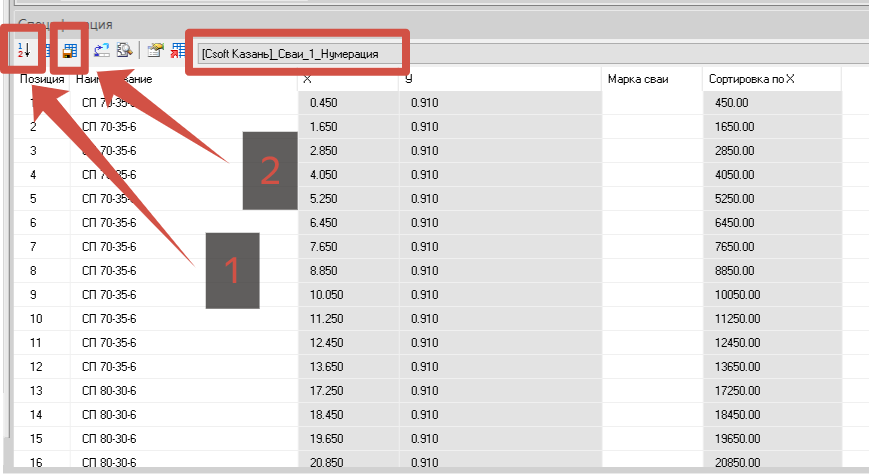

2. Заполните параметр сваи "Позиция по экспликации/Марка". Для этого в панели «Спецификация» перейти в профиль "Сваи_1_Нумерация", нажмите кнопку "Проставить позиции" [1] и затем – "Сохранить изменения в объекты чертежа" [2].

На этом шаге мы запускаем механизм сквозной нумерации. Программа анализирует все сваи в модели и присваивает каждой уникальный номер (марку) в соответствии с заданным шаблоном. Это не просто текст, а атрибут, который сохраняется в объекте и будет использоваться в спецификациях.

3. Заполните параметр сваи "Позиция по экспликации (счетчик)". Перейдите в профиль "Сваи_2_Простановка УГО", нажмите "Проставить позиции" [1] и "Сохранить изменения в объекты чертежа" [2].

Здесь мы работаем с УГО (условными графическими обозначениями). В отличие от предыдущего шага, этот профиль отвечает не за номер, а за то, какой графический символ будет отображаться на плане (кружок, крестик и т.п.) и как он будет подписан. Это разделение позволяет гибко управлять нумерацией и отрисовкой независимо.

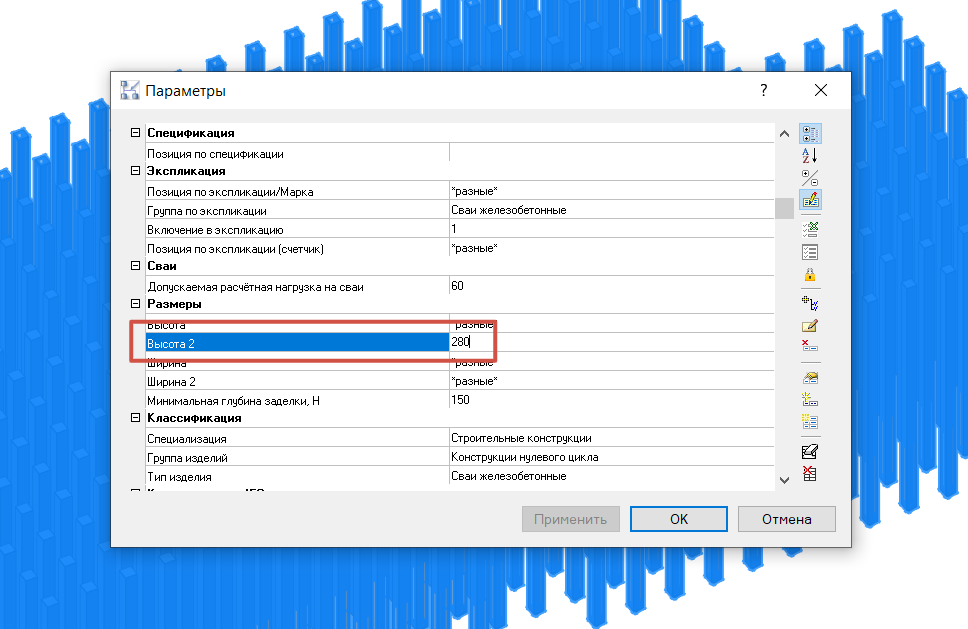

4. Выделите сваи в модели и в окне свойств заполните параметр "Высота 2" (высота срубки головы сваи).

Важно: этот параметр — геометрический. Он влияет на положение верхней плоскости сваи. В BIM-среде изменение этого значения автоматически перестроит 3D-геометрию, а позже — отразится в расчетных схемах.

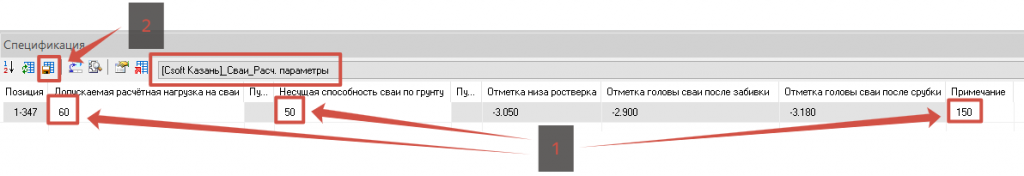

5. В панели «Спецификация» выберите профиль "Сваи_Расч. параметры" и последовательно заполните столбцы:

• "Допускаемая расчётная нагрузка на сваи" [1];
• "Несущая способность сваи по грунту" [1];
• "Примечание" (через него заполняется атрибут сваи "Минимальная глубина заделки, H") [1];

После заполнения нажмите кнопку "Сохранить изменения в объекты чертежа" [2].

Это ключевой инженерный этап. Мы вносим расчетные данные не в отдельную таблицу, а прямо в свойства каждой сваи. Таким образом, модель становится расчетно-информационной. В любой момент мы можем сгенерировать ведомость, и она будет содержать актуальные цифры, связанные с конкретными элементами.

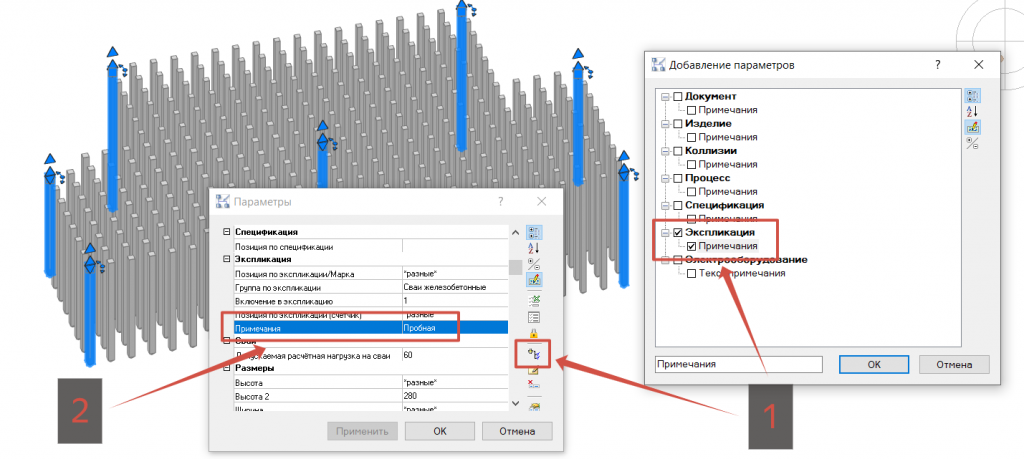

6. Выделите в модели пробные сваи, откройте их свойства и добавьте параметр "Примечания" ([EXPLICATION_COMMENT]) через кнопку добавления свойств [1], после чего задайте им значение "Пробная" [2].

Пробные сваи — это отдельная категория. Добавляя пользовательский атрибут, мы маркируем их на уровне данных. В дальнейшем это позволит фильтровать спецификации: программа сможет отдельно сформировать ведомость именно для пробных свай, не смешивая их с основными.

III. Этап оформления

На этом этапе мы переходим от работы с моделью к выпуску чертежа. Вся геометрия и данные уже заложены — теперь мы создаем «виды» (проекции), которые программа автоматически строит на основе 3D-сцены, и связываем с ними динамические таблицы.

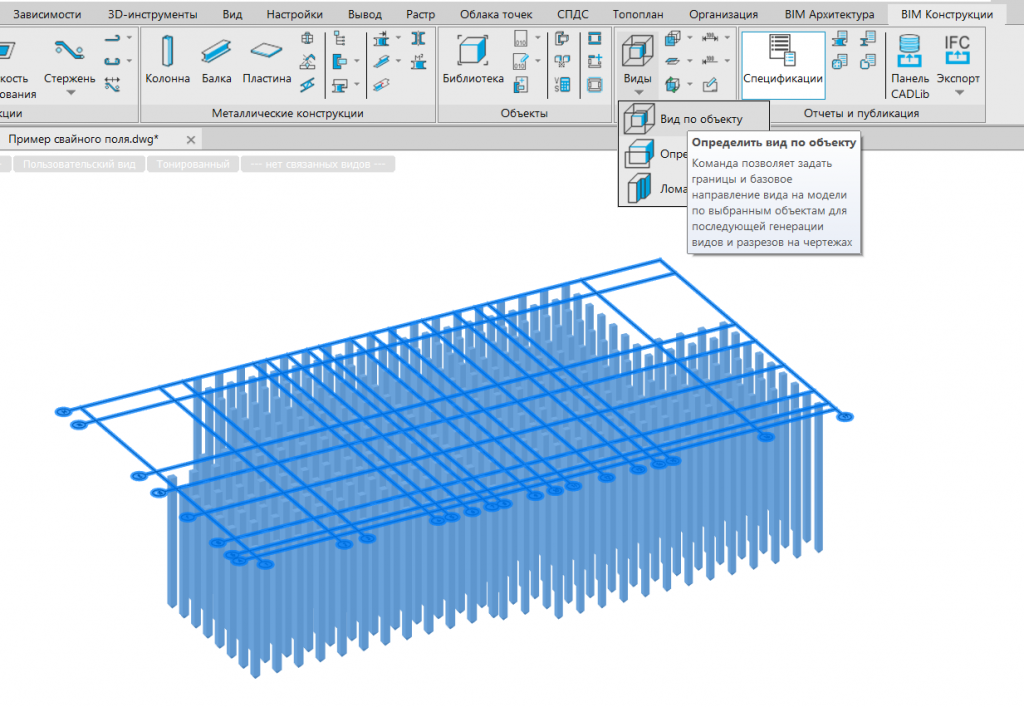

1. Выделите в модели сваи и координатную сетку, после чего создайте определение вида с помощью команды «Вид по объекту» (панель «Документирование» во вкладке «BIM Архитектура» / «BIM Конструкции»).

Программа запоминает выбранный набор объектов. Это не просто снимок экрана, а «умный» вид, который сохраняет связь с моделью. Если вы измените положение сваи, вид автоматически обновится.

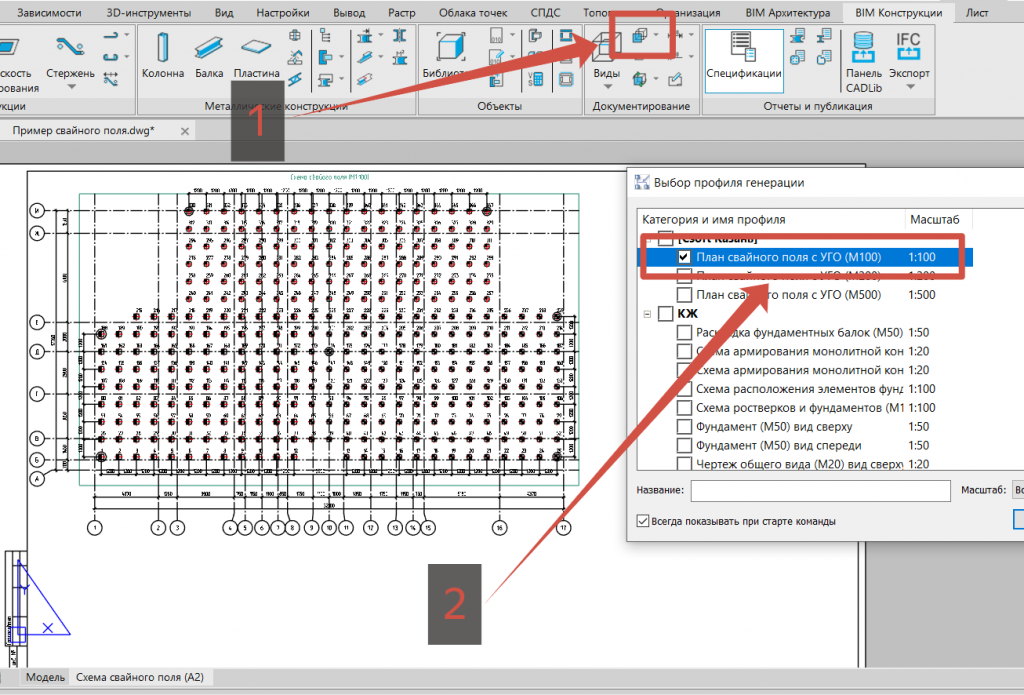

2. Перейдите в пространство листа. Выберите инструмент «Вставить преднастроенную проекцию» [1] на панели «Документирование». В открывшемся окне выберите профиль "План свайного поля с УГО (М100)" [2] и разместите проекцию на листе.

Профиль проекции — это набор правил: какой масштаб, какие элементы показывать, как отображать УГО. Мы выбираем готовый шаблон, и программа строит плоский чертеж, точно соответствующий ГОСТ, на основе нашего 3D-вида.

3. В панели «Спецификация» выберите профиль "Сваи_Расч. параметры" и нажмите кнопку "Мастер экспорта данных" [1], после чего разместите на листе таблицу «Расчетные параметры свайных фундаментов».

Здесь срабатывает механизм извлечения данных (экспорта). Программа проходит по всем сваям в модели, собирает значения их атрибутов (нагрузка, несущая способность, глубина) и форматирует их в таблицу согласно выбранному шаблону. Это динамическая связь: если вы измените нагрузку в свойствах сваи, таблица пересчитается.

4. Аналогичным образом выведите на лист остальные таблицы, последовательно выбирая в панели спецификаций следующие профили:

• Сваи_Спецификация;
• Сваи_Спецификация к схеме расположения;
• Сваи_Спецификация пробных свай.

Каждый профиль — это разная «витрина» данных. Мы используем одни и те же объекты, но показываем разные наборы атрибутов: общая ведомость, ведомость к схеме, отдельный список пробных свай.

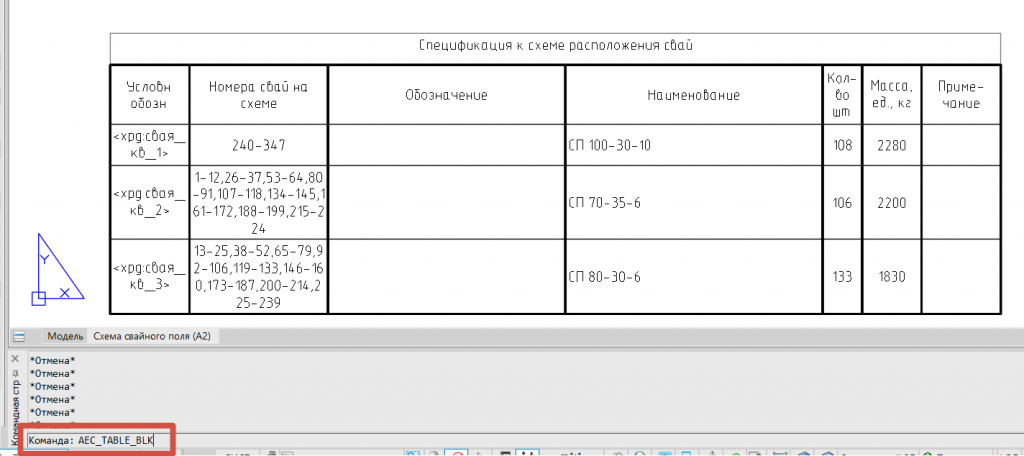

5. В выведенных таблицах «Спецификация к схеме расположения свай» и «Спецификация к схеме расположения пробных свай» в первом столбце изначально отображается текстовый код. Чтобы автоматически заменить его на графические УГО свай, введите в командную строку команду «AEC_TABLE_BLK».

Этот шаг показывает, как программа умеет подставлять графику в таблицы. Вместо текстовой марки вставляется тот самый условный значок (кружок с номером), который мы настраивали на этапе моделирования. Так таблица становится визуально читаемой.

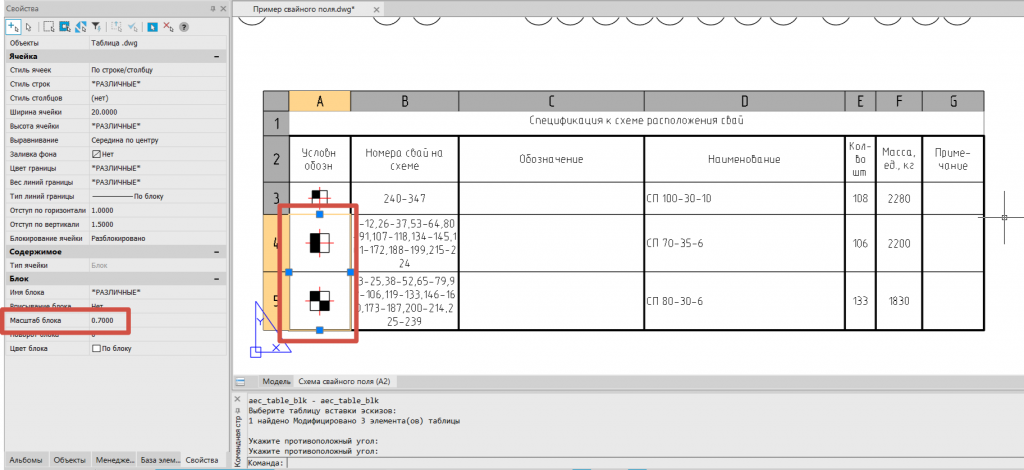

При необходимости отредактируйте размер получившихся УГО свай: выделите нужные ячейки таблицы и в панели свойств измените параметр «Масштаб блока» (например, установите значение 0.7).

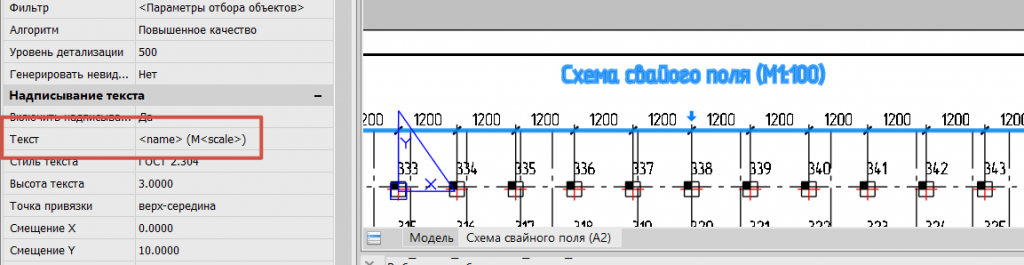

6. Чтобы скорректировать заголовок проекции, выберите рамку проекции, найдите в свойствах параметр «Текст» и измените его значение на шаблон: <name> (М<scale>).

Заголовок вида также является атрибутом, который берется из настроек проекции. Мы изменяем его вручную, чтобы он соответствовал нашим требованиям.

7. В завершение работы заполните основную надпись (штамп) чертежа.

Заключение

Программный комплекс nanoCAD BIM Строительство позволяет объединить трехмерное моделирование и подготовку чертежей в единую цепочку. Процесс подготовки чертежей становится прозрачным и быстрым. Расчетные параметры и динамические спецификации гарантируют точность ведомостей, а автоматическое формирование УГО исключает появление графических ошибок. Такой подход защищает проект от человеческого фактора, обеспечивает полное соответствие стандартам и существенно повышает эффективность работы конструкторского отдела.
